1030nm 200mW 100KHz DFB เลเซอร์ไดโอดผีเสื้อ

1.สรุป:

1030nm 200mW 100KHz DFB Butterfly Laser Diode เป็นไดโอดเลเซอร์แพ็คเกจผีเสื้อ DFB ที่มีความกว้างของเส้นแคบกำลังสูง  ใช้กันอย่างแพร่หลายเป็นแหล่งเมล็ดพันธุ์สำหรับเลเซอร์ไฟเบอร์หรือสำหรับการวัดสเปกตรัมที่แม่นยำ

2. คุณสมบัติ:

• กำลังขับสูง 200mW;

• ต่ำกว่า 100kHz ความกว้างของเส้นแคบ;

• ไฟเบอร์ PM เกิน 18dB PER สูง;

• แพ็คเกจผีเสื้อ 14PIN;

• ปั๊มความร้อนเทอร์โมอิเล็กทริกภายในและโฟโตไดโอดมอนิเตอร์

• ความน่าเชื่อถือสูงที่ได้รับการพิสูจน์แล้วภาคสนาม

ความน่าเชื่อถือ:เทลคอร์เดีย GR-468 RoHS

3. การใช้งาน:

• แหล่งเมล็ดพันธุ์สำหรับเลเซอร์

• สเปกโทรสโกปี;

• การตรวจจับด้วยแสง

4. การให้คะแนนสูงสุดแบบสัมบูรณ์

5. ลักษณะทางไฟฟ้าและแสง (อุณหภูมิเลเซอร์ 25 ℃):

6. ข้อมูลจำเพาะของใยแก้วนำแสง:

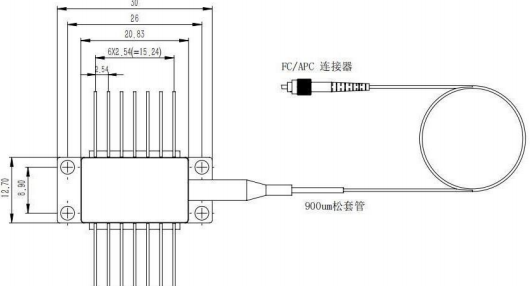

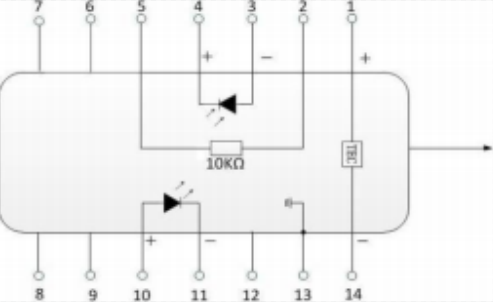

7. การวาดแพ็คเกจและคำจำกัดความ PIN-OUT (หน่วย: มม.):

ประเภทที่ 2

เข็มหมุด	คำอธิบาย	เข็มหมุด	คำอธิบาย
1	เทค(+)	14	เทค(-)
2	เทอร์มิสเตอร์	13	กรณีพื้นดิน
3	PD มอนิเตอร์แอโนด (-)	12	เอ็นซี
4	แคโทดมอนิเตอร์ PD (+)	11	เลเซอร์แคโทด (-)
5	เทอร์มิสเตอร์	10	เลเซอร์แอโนด (+)
6	เอ็นซี	9	เอ็นซี
7	เอ็นซี	8	เอ็นซี
