รายละเอียดสินค้า

เลเซอร์ไดโอดผีเสื้อ DFB 1064nm 200mW เป็นเลเซอร์ที่มีความกว้างของเส้นแคบที่มีความกว้างของเส้น 100kHz และกำลังเอาต์พุตสูงถึง 200mW ซึ่งใช้กันอย่างแพร่หลายในแหล่งกำเนิดเมล็ดไฟเบอร์เลเซอร์และ LIDAR

คุณสมบัติเลเซอร์ไดโอดผีเสื้อ DFB 1064nm 200mW

กำลังขับสูง 200mW;

ความน่าเชื่อถือสูงที่ได้รับการพิสูจน์แล้วในภาคสนาม

ผมเปียไฟเบอร์ Hi1060 SM หรือ PM980-HP;

แพ็คเกจผีเสื้อ 14PIN;

ปั๊มความร้อนเทอร์โมอิเล็กทริกภายในและโฟโตไดโอดของจอภาพ

ความน่าเชื่อถือ:เทลคอร์เดีย GR-468 RoHS

1064nm 200mW DFB ผีเสื้อเลเซอร์ไดโอดการใช้งาน:

แหล่งเมล็ดพันธุ์สำหรับเลเซอร์

สเปกโทรสโกปี;

การตรวจจับด้วยแสง

คะแนนสูงสุดที่แน่นอน

พารามิเตอร์	เครื่องหมาย	นาที.	สูงสุด	หน่วย
แรงดันไฟฟ้าปฏิบัติการสูงสุด	V	-	2.5	V
กระแสไฟในการทำงานสูงสุด	I	-	500	มิลลิแอมป์
MPD แรงดันย้อนกลับ	วีเอ็มพีดี	-	20	V
แรงดันไฟฟ้าเทอร์โมอิเล็กทริกคูลเลอร์	วีเทค	-	4.8	V
กระแสความเย็นเทอร์โมอิเล็กทริก	ไอเทค	-	1.8	A
อุณหภูมิกรณีปฏิบัติการ	ทีซี	-20	60	℃
อุณหภูมิในการจัดเก็บ	ทีเอสทีจี	-40	85	℃
ความชื้นในการจัดเก็บ	-	5	85	%RH
การปล่อยประจุไฟฟ้าสถิต (ESD)	VESD	-	500	V
อุณหภูมิการบัดกรีตะกั่ว	ก้าน	-	260	℃
ระยะเวลาในการบัดกรีตะกั่ว	เอสไทม์		10	วินาที

ลักษณะทางไฟฟ้าแสง (อุณหภูมิเลเซอร์ 25 ℃):

พารามิเตอร์	เครื่องหมาย	เงื่อนไข	นาที.	ประเภท	สูงสุด	หน่วย
ความยาวคลื่นตรงกลาง	เลค	TL=15~35℃ ตามน้ำหนักจริง	1062	1064	1066	นาโนเมตร
กำลังขับออปติคัล	ปณ	TL=25℃	-	200	-	เมกะวัตต์
เกณฑ์ปัจจุบัน	ไอทีเอช	TL=25℃	-	45	70	มิลลิแอมป์
แรงดันไฟฟ้าขณะทำงาน	วีโอพี	IOP= 200mA(ตามน้ำหนักจริง)	-	-	2.5	V
การดำเนินงานในปัจจุบัน	ไอออป	IOP= 200mA(ตามน้ำหนักจริง)	-	300	500	มิลลิแอมป์
-3dB ความกว้างสเปกตรัม	เดลเล	-	-	0.03	-	นาโนเมตร

อัตราส่วนการปราบปรามโหมดด้านข้าง	สสส	-	-	40	-	เดซิเบล
อัตราส่วนการสูญเสียโพลาไรเซชัน	เอ่อ	-	18	-	-	เดซิเบล
อุณหภูมิ ค่าสัมประสิทธิ์ความยาวคลื่น	∆เล/∆T	-	-	0.08	-	นาโนเมตร/℃
การตอบสนองของ MPD	ไอมอน/ป๊อป	@ -5V แรงดันไบแอส	1	-	30	ไมโครเอ/มิลลิวัตต์
ความต้านทานของเทอร์มิสเตอร์	รท	-	9.5	10	10.5	KΩ

ข้อมูลจำเพาะของใยแก้วนำแสง:

พารามิเตอร์	คำอธิบาย
ชนิดไฟเบอร์	Hi1060 หรือ PM980
ประเภทผมเปีย	ท่อหลวม900μm
ความยาวผมเปีย	1.0±0.1ม
ประเภทตัวเชื่อมต่อ	เอฟซี/เอพีซี

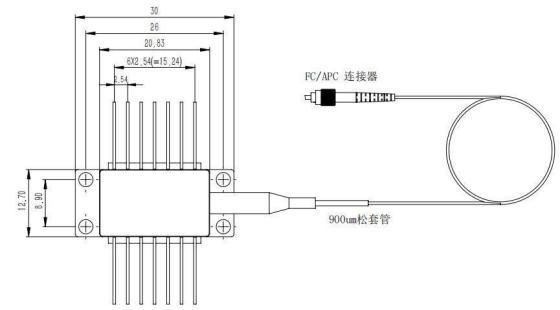

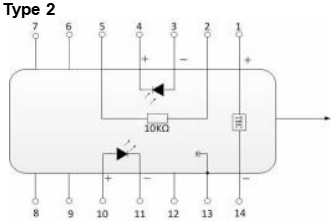

การวาดแพ็คเกจและคำจำกัดความ PIN-OUT (หน่วย: มม.):

เข็มหมุด	คำอธิบาย	เข็มหมุด	คำอธิบาย
1	เทค(+)	14	เทค(–)
2	เทอร์มิสเตอร์	13	กรณีพื้นดิน
3	PD มอนิเตอร์แอโนด (-)	12	เอ็นซี
4	แคโทดมอนิเตอร์ PD (+)	11	เลเซอร์แคโทด (-)
5	เทอร์มิสเตอร์	10	เลเซอร์แอโนด (+)
6	เอ็นซี	9	เอ็นซี
7	เอ็นซี	8	เอ็นซี

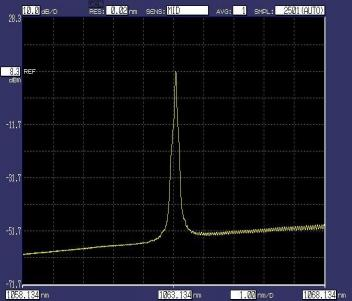

สเปกตรัมแสงทั่วไป

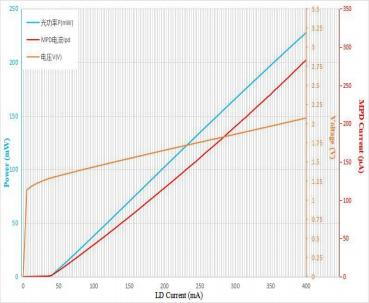

สเปกตรัม (ป๊อป=200mW,25°C) เส้นโค้งกระแสไฟ-แรงดันไฟฟ้า (25°C)

ข้อมูลการสั่งซื้อ:

บีเอฟแอลดี	-XXXX	-เอ็กซ์	XX	-XX	X
ประเภทเลเซอร์	ความยาวคลื่น	กำลังขับ	ชนิดไฟเบอร์	ตัวเชื่อมต่อ	PIN ออก
เดเอฟเบ	1,064: 1,064 นาโนเมตร	2H: 200มิลลิวัตต์	เอสเอ็ม: Hi1060PM : PM980	FA : FC/APCOอื่นๆ	NULL: 14PIN ประเภท 2 กำหนดเอง (10PIN)

เช่น:BFLD-1060-2HSM-FA (ข้อมูลการสั่งซื้อ: เลเซอร์ไดโอดผีเสื้อ DFB 1064nm ที่มีกำลังเอาต์พุต 200mW และไฟเบอร์ SM Hi1060 พร้อมขั้วต่อ FC/APC, PIN-OUT เป็นประเภท 2)
