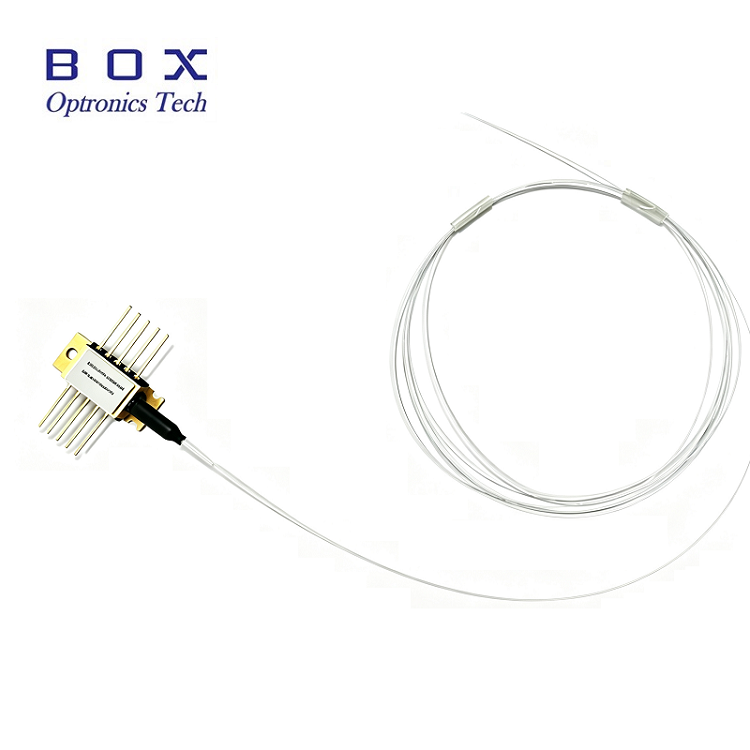

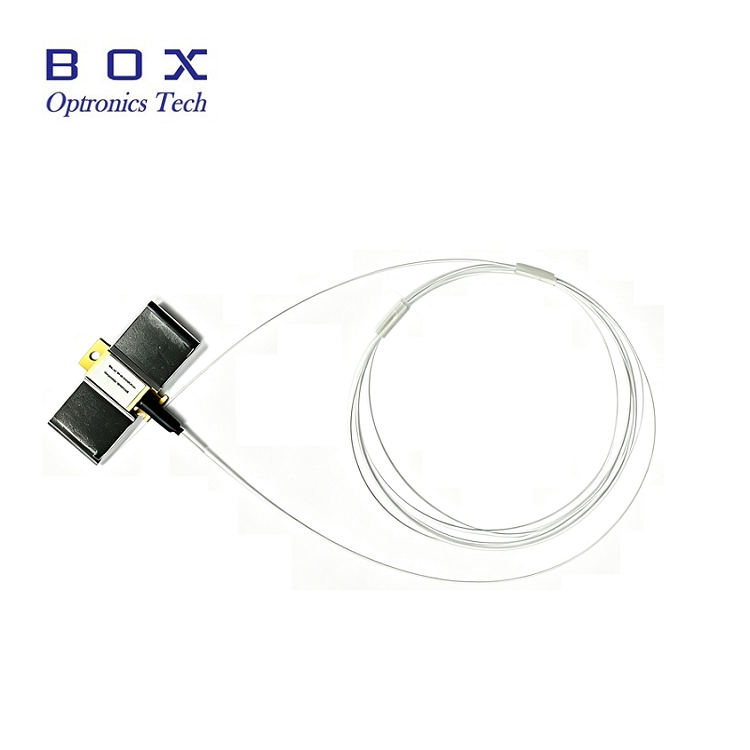

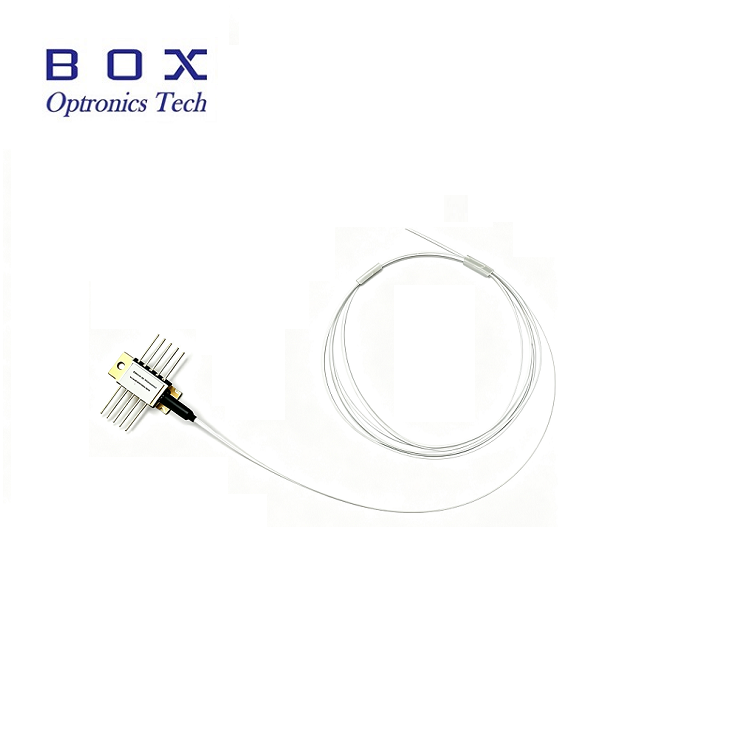

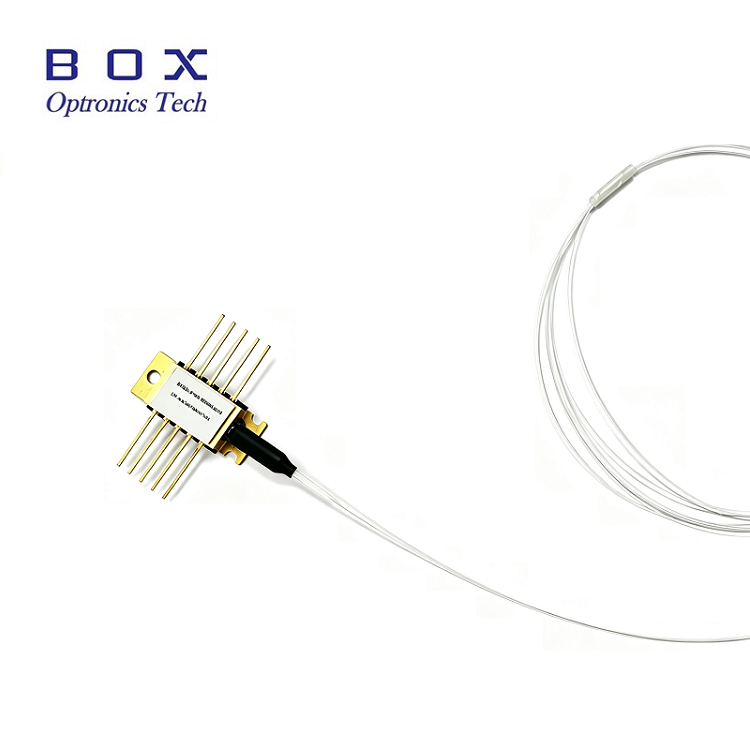

โมดูลเลเซอร์ไดโอดเลเซอร์ปั๊มระบายความร้อนด้วยผีเสื้อขนาดเล็ก 980nm 10pin

ค้นพบประสิทธิภาพที่เหนือชั้นของโมดูลเลเซอร์ไดโอดปั๊มระบายความร้อนด้วยผีเสื้อขนาดเล็กขนาด 980 นาโนเมตร 10 พินของ Box Optronics ซึ่งเป็นโซลูชันที่ดีที่สุดของคุณสำหรับการสูบน้ำกำลังสูงและความยาวคลื่นคงที่ใน DWDM EDFA และระบบ CATV ระยะไกล ได้รับการออกแบบทางวิศวกรรมด้วยระบบป้องกันภาพสั่นไหว FBG ขั้นสูง โมดูลที่ปิดผนึกอย่างแน่นหนานี้จะล็อคการปล่อยก๊าซอย่างแม่นยำที่ 974nm หรือ 976nm ให้เอาต์พุตที่ไม่มีการหักงอสูงถึง 600mW แม้ภายใต้อุณหภูมิและกระแสไฟที่แตกต่างกัน TEC เทอร์มิสเตอร์ และไดโอดมอนิเตอร์ในตัวช่วยให้มั่นใจได้ถึงข้อผิดพลาดในการติดตามที่ยอดเยี่ยมและความเสถียรของพลังงาน ในขณะที่แพ็คเกจผีเสื้อ 10 พินที่ปราศจากอีพ็อกซี่พร้อมไฟเบอร์ SM/PM รับประกันการทำงานที่เชื่อถือได้และปราศจากเสียงรบกวน ออกแบบมาสำหรับผู้วางระบบและวิศวกรเครือข่ายที่ต้องการการควบคุมสเปกตรัมที่ไร้ขีดจำกัดและกำลังไฟสูงสุดที่มีอยู่ โมดูลนี้ช่วยลดจำนวนปั๊ม ลดความซับซ้อนในการทำความเย็น และยืดอายุการใช้งานของแอมพลิฟายเออร์ Trust Box Optronics สำหรับการปฏิบัติตามข้อกำหนด Telcordia GR-468 และการเลือกความยาวคลื่นที่ปรับแต่งให้เหมาะสม เนื่องจากทุกมิลลิวัตต์มีความสำคัญในเครือข่ายออปติกเจเนอเรชั่นถัดไปของคุณ สั่งซื้อตอนนี้เพื่อยกระดับโครงสร้างพื้นฐานของคุณด้วยเทคโนโลยีปั๊มที่พร้อมใช้งานภาคสนามที่ได้รับการพิสูจน์แล้ว ซึ่งให้ประสิทธิภาพที่สม่ำเสมอตั้งแต่ -20°C ถึง 75°C

ส่งคำถาม

รายละเอียดสินค้า

1. รายละเอียดสินค้า:

โมดูลเลเซอร์ไดโอดปั๊มระบายความร้อนด้วยผีเสื้อขนาดเล็กขนาด 980nm 10 พินได้รับการปิดผนึกอย่างแน่นหนาในแพ็คเกจผีเสื้อ 10 พินที่ปราศจากอีพ็อกซี่และปราศจากฟลักซ์ และมีเทอร์มิสเตอร์ เครื่องทำความเย็นเทอร์โมอิเล็กทริก และไดโอดมอนิเตอร์ในตัว

โมดูลเลเซอร์ไดโอดปั๊มระบายความร้อนด้วยผีเสื้อขนาดเล็ก 980nm 10 พินใช้ระบบป้องกันภาพสั่นไหว FBG เพื่อ ”ล็อค” ความยาวคลื่นที่ปล่อยออกมา โดยให้สเปกตรัมย่านความถี่แคบที่ปราศจากเสียงรบกวน แม้ภายใต้การเปลี่ยนแปลงของอุณหภูมิ กระแสไฟของไดรฟ์ และการตอบสนองแบบออปติคอล การเลือกความยาวคลื่น มีให้สำหรับแอปพลิเคชันที่ต้องการประสิทธิภาพสูงสุดในการควบคุมสเปกตรัมด้วยกำลังสูงสุดที่มีอยู่ โมดูลนี้เป็นไปตามที่อธิบายไว้ในข้อกำหนด Telcord ia GR-468-CORE

2. คุณสมบัติผลิตภัณฑ์:

กำลังไฟในการทำงานที่ปราศจากการหักงอ 400mW หรือ 600mW;

แพ็คเกจผีเสื้อ 10-PIN พร้อมไฟเบอร์ SM Hi1060 หรือ PM980

เสถียรภาพตะแกรงไฟเบอร์แบรกก์ สามารถเลือกความยาวคลื่นได้

เครื่องทำความเย็นเทอร์โมอิเล็กทริก เทอร์มิสเตอร์ และไดโอดมอนิเตอร์ในตัว

3. การใช้งาน:

มัลติเพล็กซ์การแบ่งความยาวคลื่นหนาแน่น (DWDM) เครื่องขยายสัญญาณไฟเบอร์เจือเออร์เบียม (EDFA);

ลดสถาปัตยกรรม EDFA จำนวนปั๊มลง

เคเบิลทีวีทางไกลมาก (CATV) และการกระจายจำนวนโหนดที่สูงมาก

4. คะแนนสูงสุดที่แน่นอน:

พารามิเตอร์	เครื่องหมาย	นาที.	ประเภท	สูงสุด	หน่วย	หมายเหตุ
อุณหภูมิกรณีปฏิบัติการ	ทีเคส	-20	-	75	℃	-
อุณหภูมิในการจัดเก็บ	ทีเอสทีจี	-40	-	85	℃	2,000 ชั่วโมง
LD ไปข้างหน้าปัจจุบัน	ถ้า	-	-	1100	มิลลิแอมป์	-
LD กระแสย้อนกลับ	นักลงทุนสัมพันธ์	-	-	10	ยูเอ	-
LD แรงดันย้อนกลับ	วีอาร์	-	-	2	V	-
PD ไปข้างหน้าปัจจุบัน	ไอพีดี	-	-	-10	มิลลิแอมป์	-
PD แรงดันย้อนกลับ	วีพีดี	-	-	20	V	-
กระแสเทค	ไอเทค	-	-	2	A	-
แรงดันไฟฟ้า TEC	วีเทค	-	-	3.0	V	-
รัศมีโค้งงอของไฟเบอร์	-	30	-	-	มม	-
ความชื้นสัมพัทธ์	RH	0	-	95%	-	ไม่ควบแน่น
เวลาบัดกรีตะกั่ว	-	-	-	10	ที่สอง	260 ℃
แรงดึงตามแนวแกนของไฟเบอร์	-	-	-	5	N	-
แรงดึงด้านข้างของไฟเบอร์	-	-	-	2.5	N	-

5. ลักษณะทางไฟฟ้าและแสง (อุณหภูมิเลเซอร์ 25 ℃):

พารามิเตอร์	เครื่องหมาย	นาที.	ประเภท	สูงสุด	หน่วย	หมายเหตุ
LD เกณฑ์ปัจจุบัน	ไอทีเอช		90	110	มิลลิแอมป์	ซีดับบลิว
กำลังขับ	พีเอฟ		400		เมกะวัตต์	ถ้า(BOL)<900mA
กำลังขับ	พีเอฟ		600		เมกะวัตต์	ถ้า(BOL)<1000mA
LD ไปข้างหน้าปัจจุบัน	ถ้า			1200	มิลลิแอมป์	PF=กำลังพิกัด
พลังอันไร้ขีดจำกัด	พีคิงค์	700			เมกะวัตต์	>= 1.2*กำลังไฟพิกัด
กระแสไม่มีหงิกงอ	ไอคิงค์	>= 1.2*ถ้า(BOL)			มิลลิแอมป์	[ 1]
LD แรงดันไปข้างหน้า	วีเอฟ			2.5	V	PF=กำลังพิกัด
ความยาวคลื่นตรงกลาง	เลซี	973	974	975	นาโนเมตร	พีค, PF = กำลังพิกัด
ความยาวคลื่นตรงกลาง	เลซี	975	976	977	นาโนเมตร	พีค, PF = กำลังพิกัด
การหมุนความยาวคลื่นสูงสุด	△แลป/△แทมบ			0.02	นาโนเมตร/℃	T: อุณหภูมิ FBG
ความกว้างสเปกตรัม	△แล			2	นาโนเมตร	RMS@-13dB
ความเสถียรของสเปกตรัม		-0.5		0.5	นาโนเมตร	PF=กำลังพิกัด,t=60s
ตรวจสอบการตอบสนอง	IM/PF		1	20	ยูเอ/มิลลิวัตต์	VPD=5V,PF=กำลังไฟพิกัด
ตรวจสอบความเสถียรของการตอบสนอง				20%		@อุณหภูมิการทำงานทั้งหมด
ติดตามกระแสมืด	บัตรประจำตัวประชาชน			50	นา	วีพีดี=5V
กระแสเทค	ไอเทค			1.5	A	ทีเคส=75℃
แรงดันไฟฟ้า TEC	วีเทค			3.0	V	ทีเคส=75℃
TEC การใช้พลังงานแบบโมดูล	P			5	W	ทีเคส=75℃
เสถียรภาพด้านพลังงาน > 20mW 10-20mW3.5-10mW				0.20.51	เดซิเบล	Peak-to-peak,t=60s,การสุ่มตัวอย่าง DC ถึง 50kHz,TC=25℃
ข้อผิดพลาดในการติดตาม	ต	-0.5		0.5	เดซิเบล	TC=-5~75℃ อ้างถึง [2]
ความต้านทานของเทอร์มิสเตอร์	รท	9.5	10	10.5	โคห์ม	ทีเอสทีจี=25℃
เทอร์มิสเตอร์ B คงที่	บีทีเอช		3900		k	ทีเอสทีจี=25℃

หมายเหตุ:

[1] Kink Current หมายถึงกระแสซึ่งความเบี่ยงเบนของแสงเทียบกับความลาดเอียงของกระแส (dL/dI) จากค่าพอดีเชิงเส้นเกิน +/-50%, Pkink>= 1.2*Rated Power,Ikink>=If(BOL)*1.2

[2] ข้อผิดพลาดในการติดตามถูกกำหนดไว้ที่อุณหภูมิเคสที่กำหนด ซึ่งเป็นการเปลี่ยนแปลงของกำลังไฟเบอร์ ที่กระแสมอนิเตอร์คงที่ สัมพันธ์กับค่าที่วัดได้ที่เคส 25 ℃

6. ข้อมูลจำเพาะของใยแก้วนำแสง:

พารามิเตอร์	คำอธิบาย
ชนิดไฟเบอร์	ไฟเบอร์ Hi1060 หรือ PM980
ประเภทผมเปีย	ไฟเบอร์เปลือย
ความยาวผมเปีย	2.0±0.2ม
ประเภทตัวเชื่อมต่อ	ปราศจาก

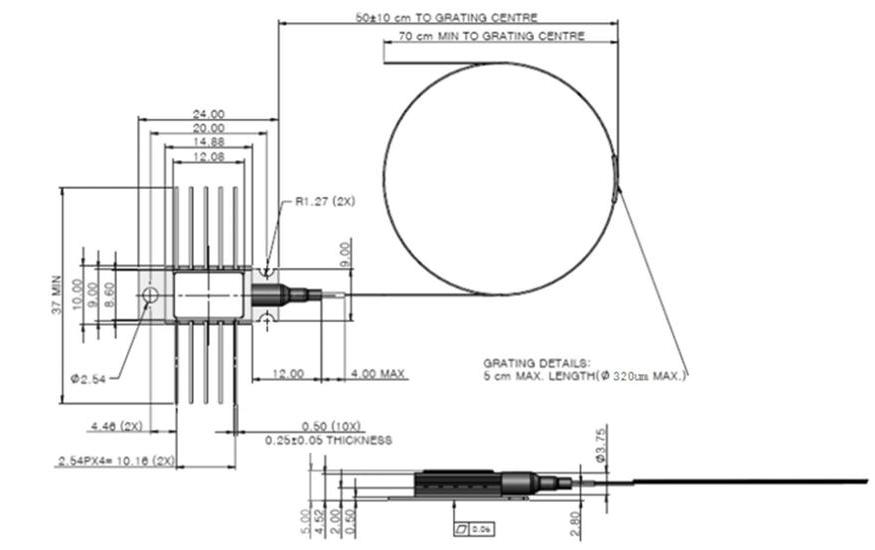

7. การวาดแพ็คเกจและคำจำกัดความ PIN-OUT (หน่วย: มม.):

980nm 10pin mini butterfly cooled pump laser diode module

เข็มหมุด	คำอธิบาย	เข็มหมุด	คำอธิบาย
1	เทค(+)	10	เทค(-)
2	เทอร์มิสเตอร์	9	กรณีพื้นดิน
3	พีดีเอโหนด	8	เอ็นซี
4	พีดี แคโทด	7	แอลดี แคโทด
5	เทอร์มิสเตอร์	6	แอลดีแอโนด

8. ข้อมูลการสั่งซื้อ:

บีเอฟแอลดี	-XXXF	-XX	XX	-เอ็กซ์	XX	X
เลเซอร์	ความยาวคลื่น	กำลังขับ	ชนิดไฟเบอร์	บรรจุุภัณฑ์	ประเภทตัวเชื่อมต่อ	ท่อหลวม
ปั๊มเลเซอร์	974: 974nm976: 976nm	4H: 400mW6H: 600mW	SM : โหมดเดี่ยวPM : โพลาไรเซชันการบำรุงรักษา	-H: 10PINว่าง: 14PIN	FA : FC/APCSA : SC/APCN0: ว่าง	Null: ไฟเบอร์เปลือย 1: ท่อหลวม
